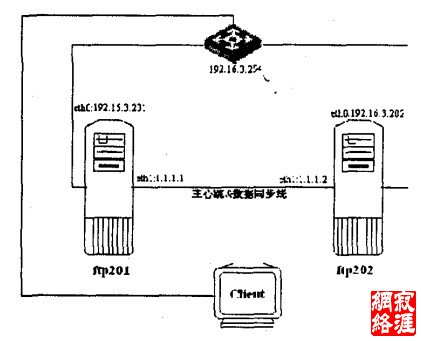

| 随着医院电子病历系统(EMR)和放射科信息系统 (RIS)在医疗信息化中发挥越来越重要的地位，临床对 这两套系统的依赖性也与日俱增。这两套系统的信息 实际上存储在郇服务器内，保证ftp服务器的7*27小 时可用性与数据的完整性成为医院信息化工作的重要 课题。 传统的解决方式是使用服务器集群加共享存贮介 质的方式实现，这种实现方式需要外置存储设备用来 给集群提供共享磁盘，由于外置磁盘柜的价格较为昂 贵，造成这种方式成本较高，且单个外置磁盘本身也存 在单点故障风险。 本文介绍一种基于DRBD(DistributedReplicated BlockDevice)的Linux双机集群方式，使用DRBD在两 台运行heartbeat的服务器上通过专用网络建立起操 作系统级的软件RAID1。Heartbeat负责管理服务器资 源及主备切换，DRBD负责在服务器内置磁盘之间同 步数据。· 1系统设计 本系统使用两台运行vsftpd的Linux服务器 (CentOS5．6)，机器名分别为：ftp201和ftp202进行系 统设计。ftp201和ftp201用ethO连接客户网络，用ethl 直连用作数据同步，两台服务器虚拟地址192．16．3．1 对外提供ftp服务，两台服务器使用相同的磁盘分配策 略，单独分配一块分区(／dev／sda3)通过ethl进行数据 同步，heartbeat在eth0上单播在ethl上广播心跳，如 图l所示：  2数据同步软件DRBD DRBD是一个用软件实现的、无共享的、服务器之 间镜像块设备内容的存储复制解决方案。DBRD的核 心功能通过Linux的内核实现，最接近系统的IO栈。 在DRBD中，资源是特指某复制的存储设备的所有方 面，包括资源名称、DRBD设备(／dev／drbdm，这里m是 设备最小号，最大号可到147)、磁盘配置(使本地数据 可以为DRBD所用)、网络配置(与对方通信)，每个资 源有个角色，“主”和“备”。主角色的DRBD设备可以 不受限制的读和写，比如创建和映射文件系统、对于块 设备的raw或直接IO访问，备角色的DRBD设备接受 来自对方的所有修改，但是不能被应用程序读写，甚至 只读也不行。DRBD在LinuxIO栈中的位置如图2所 示，应用程序对DRBD设备(／dev／drbdm)的写分为两个 流：一个直接对本地磁盘操作；另外一个通过网络传送 到对端DRBD设备后写入备机磁盘。  3高可用性集群软件heartbeat 高可用集群是指一组通过硬件和软件连接起来的 独立计算机，它们在用户面前表现为一个单一系统，在 这样的一组计算机系统内部的一个或者多个节点停止 工作，服务会从故障节点切换到正常工作的节点上运 行，不会引起服务中断。Heartbeat项目是Linux—HA工 程的一个组成部分，它实现了一个高可用集群系统， heartbeat模块实现了集群节点间通信、集群资源管理 等功能。 按照图l的机构图配置两台服务器的心跳方式及 地址，集群资源，保证备服务器通过heartbeat检测到 主服务器发生故障时能正确进行资源的接管，包括IP 地址接管、DRBD磁盘接管、服务程序接管。 4测试 启动ftp2Ol与ftp202，两台机器的drbd服务在启 动过程中会互相等待，启动完毕后按照配置文件的要 求ftp201成为主服务器，ftpO2O成为备服务器。 4．1拔出主机网线 ftp2O]heartbeat提示ping失败，ftp201释放资源 成为备机；ftp2O2heartbeat显示其接管资源成为主机； 两机drbd显示ftp202成为第一资源，ftp2ol成为备用 资源；两机数据同步正常，ftp201在恢复后保持备机状 态；测试过程中服务器中断服务30秒。 4．2切断主机电源 ftp201heartbeat提示主机失效，并接管资源成为 新主机；drbd显示ftp2O2成为第一资源，没有备用资 源；ftp201关闭期间更新的数据，在恢复后自动从 ftp202同步；测试过程中服务器中断服务30秒。 4．3拔出心跳线 ftp2O~drbd显示其为第_二．资源，没有备用资源， ftp2O2drbd显示其为备用资源，没有第一资源；同步失 效期更新的数据在恢复后，ftp2Ol自动从ftp2O2同步； 测试过程中服务器正常提供服务。 4．4拔出主机网线与心跳线 |
